Compteur d'énergie monophasé à rail DIN Acrel ADL200N-CT, commandé par transformateur de courant

Compteur d'énergie monophasé à rail DIN Acrel ADL200N-CT (image en vedette)

Compteur d'énergie monophasé sur rail DIN Acrel ADL200N-CT

●Monophasé : 230 V

●Taux de rafraîchissement : 100 ms

●80A, 120A, 200A, 300A

●RS485 (MODBUS-RTU)

●Définir les paramètres

●Écran LCD

● kWh Classe 0,5

●DIN 35 mm

Envoyez-nous un e-mail Manuel du produit

Détails du produit

Paramètres techniques

Certificat

Étiquettes de produit

AcrelADL200N-CT monophaséTransformateur de courant externe Compteur d'énergie sur rail DIN

Général

Le compteur d'énergie électrique multifonction monté sur rail DIN de la série ADL est un instrument intelligent principalement conçu pour les nouveaux systèmes de production d'énergie tels que les systèmes photovoltaïques connectés au réseau, les micro-onduleurs, les systèmes de stockage d'énergie, les systèmes de couplage CA, etc. Ce produit présente les avantages suivants : haute précision, faible encombrement, grande vitesse de réponse et installation aisée. Il permet l'échantillonnage, la mesure et la surveillance des paramètres de puissance, la communication avec un onduleur ou un système de gestion de l'énergie (EMS), la prévention des inversions de flux, la régulation de la production d'énergie, la charge et la décharge des batteries en fonction de la puissance et de l'énergie électrique accumulée en temps réel, ainsi que la mesure bidirectionnelle et la gestion de l'énergie photovoltaïque domestique.

Types

Afficher

Compteur d'énergie triphasé à TC externe ADL400N - affichage

Câblage

Connexion monophasée avec CT

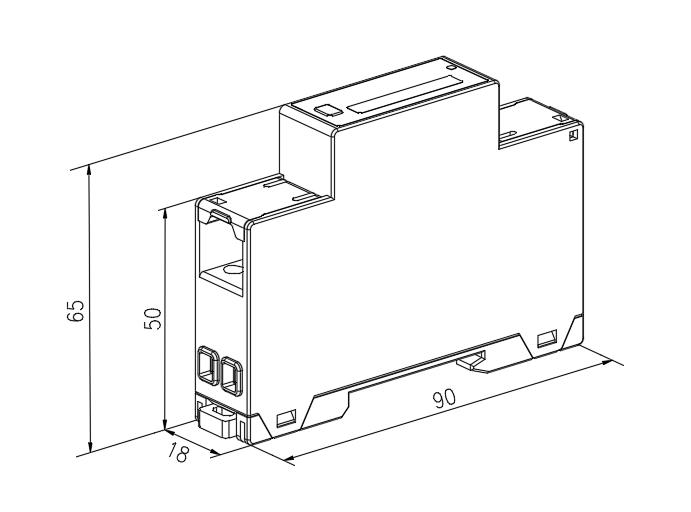

Contour et dimensions

Application

Compteur d'énergie sur rail DIN ADL400N-CT - application - 3

Compteur d'énergie sur rail DIN ADL400N-CT - application - 4

Précédent: Compteur d'énergie triphasé à rail DIN Acrel ADL400N-CT

Suivant: Unité de terminal distante Acrel ARTU-KJ8

AcrelCompteur d'énergie monophasé sur rail DIN ADL200N-CT

Fonctions

Fonction	Descriptions	ADL200N-CT	ADL400N-CT
Comptage de l'énergie électrique	Comptage d'énergie active (avant et arrière)	■	■
	Comptage de l'énergie réactive (directe et inverse)	■	■
	Énergie en phase divisée	□	■
Mesure de la quantité électrique	Toi, je	■	■
Mesure de la quantité électrique	P, Q, S, PF, F	■	■
écran LCD	Écran LCD segmenté	■	■
Programmation des clés	communication, taux de transformation et autres paramètrespeut êtreprogrammablepar la clé	□	■
Sortie d'impulsions	Sortie d'impulsion active	■	■
alarme LED	Instructions d'utilisation	□	■
Communication	RS485 : Modbus RTU	■	■

Paramètres techniques

Article			Paramètres de performance
Série de modèles			ADL200N-CT	ADL400N-CT
Mesures	Grille		monophasé	Triphasé à quatre fils, triphasé à trois fils, monophasé à trois fils
	Tension	Tension nominale	230V	Triphasé :3×220/380V、3×230/400V、3×277/480V
		Plage d'entrée	±20%
		Surcharge	1,2 fois la note (continu); 2 fois la note pendant 1 seconde
		Consommation d'énergie	<0,2 VA
		Classe de précision	Erreur ± 0,5 %
	Actuel	Courant d'entrée	80A, 120A, 200A, 300A	80A, 120A, 200A, 300A, 3×80A, 3×120A, 3×200A, 3×300A
		Surcharge	1,2 fois la valeur nominale (en continu) ; 2 fois la valeur nominale pendant 1 seconde
		Consommation d'énergie	<0,2 VA
		Classe de précision	Erreur ± 0,5 %
	Pouvoir		Puissance active, réactive, apparente, erreur ±0,5℅
	Fréquence du réseau		45~65 Hz, erreur ± 0,5 %
	Rtaux de réponse		≤100 ms (tension, courant, puissance)
			≤1s (énergie électrique)
Mesure	Énergie électrique		Énergie active：Cfille B(transformateur de courant divisé); Énergie réactive (C(précision de la classe 2)
Compatibilité électromagnétique	Classe d'immunité aux décharges électrostatiques III
	Classe d'immunité aux transitoires électriques rapides en salves IV
	Immunité aux surtensions (chocs) de classe IV
Sécurité	Tension de tenue à fréquence industrielle		Entre la communication et l'entrée du signal,CA 4 kV 1 min
	Résistance d'isolement		Bornes d'entrée et de sortie du boîtier > 100 MΩ
Communication	Interface et protocole de communication		Interface RS485 et protocole Modbus RTU
	Plage d'adresses de communication		Modbus RTU : 1 à 247
	Débit en bauds		Prise en charge de 1 200 bps à 38 400 bps
Environnement	Température de fonctionnement		-40℃～+70℃
	Température de stockage		-40℃～+70℃
	Humidité relative		≤95℅ (sans condensation)
	Altitude		≤3000m
