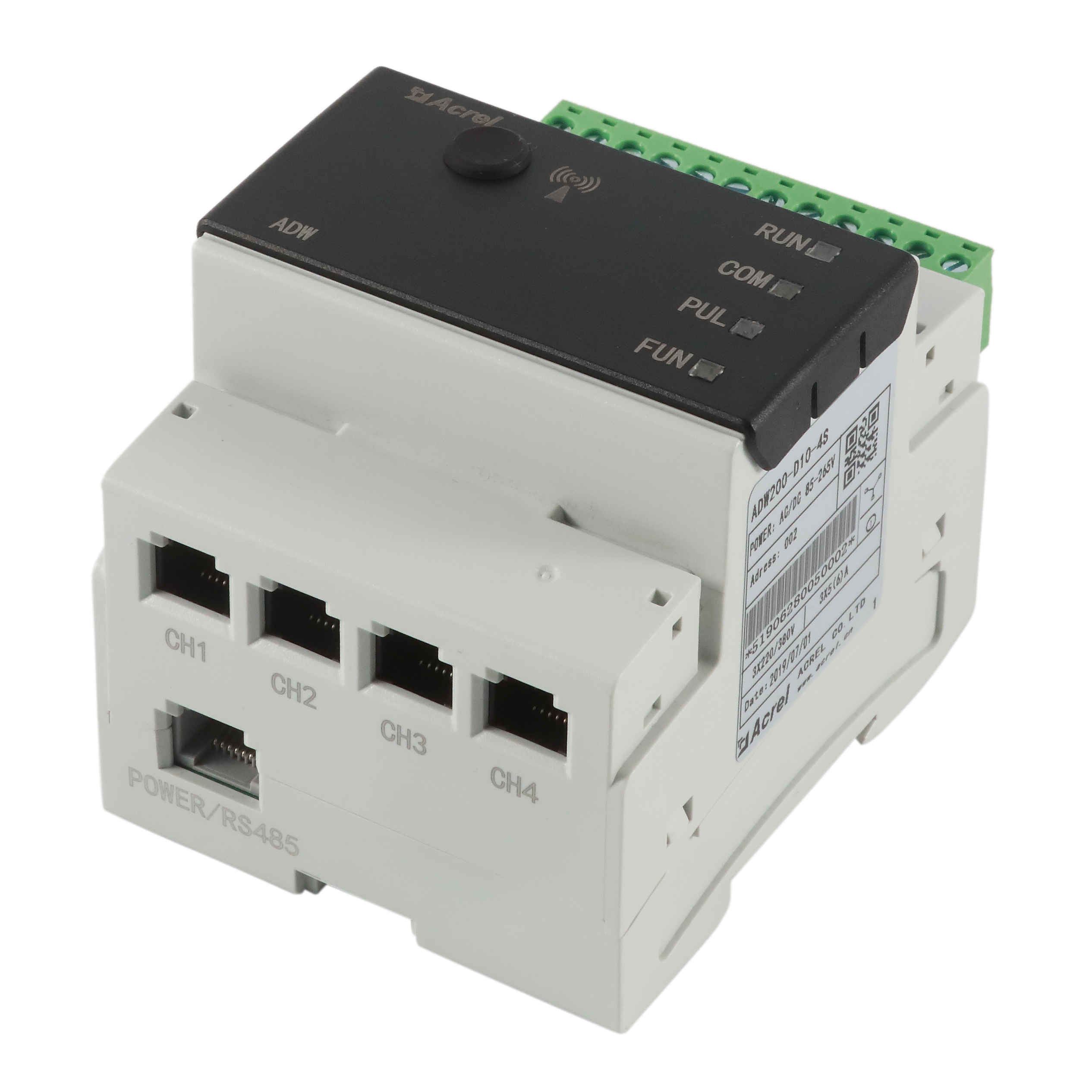

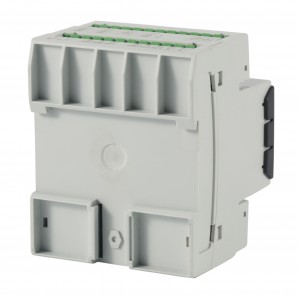

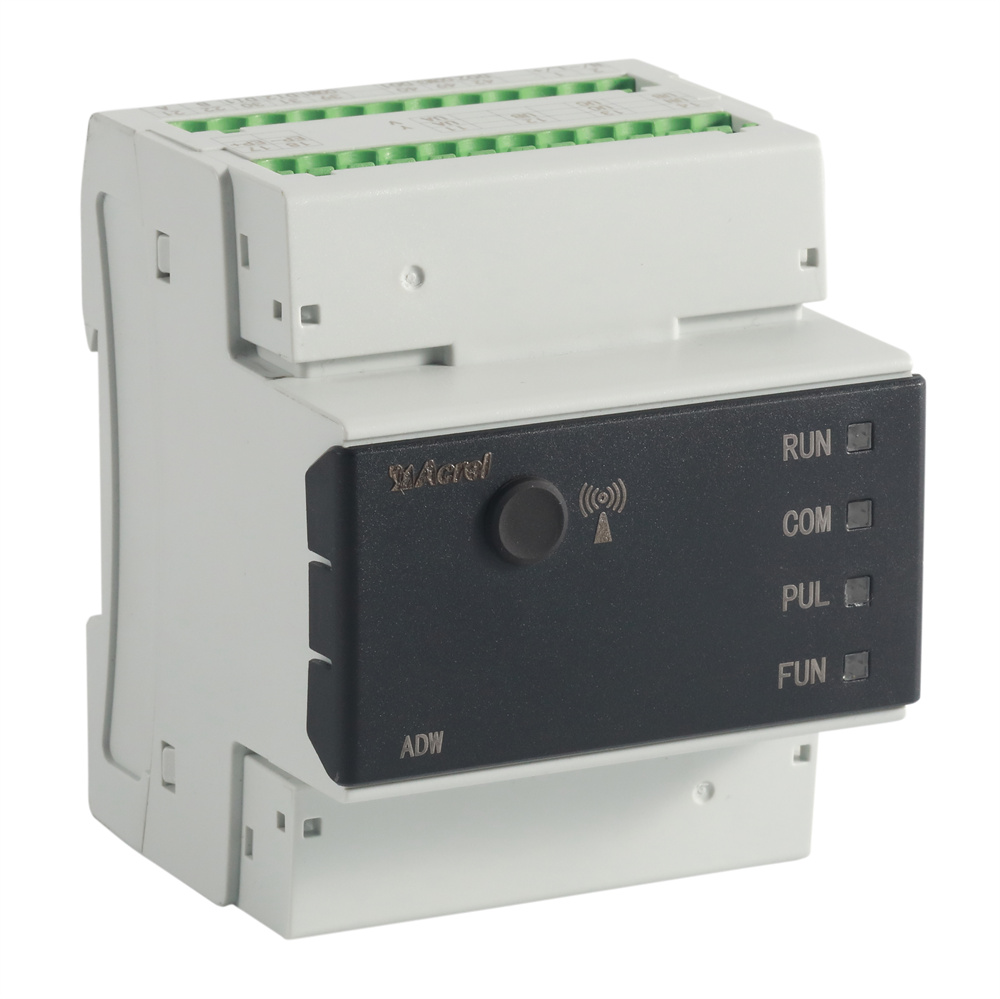

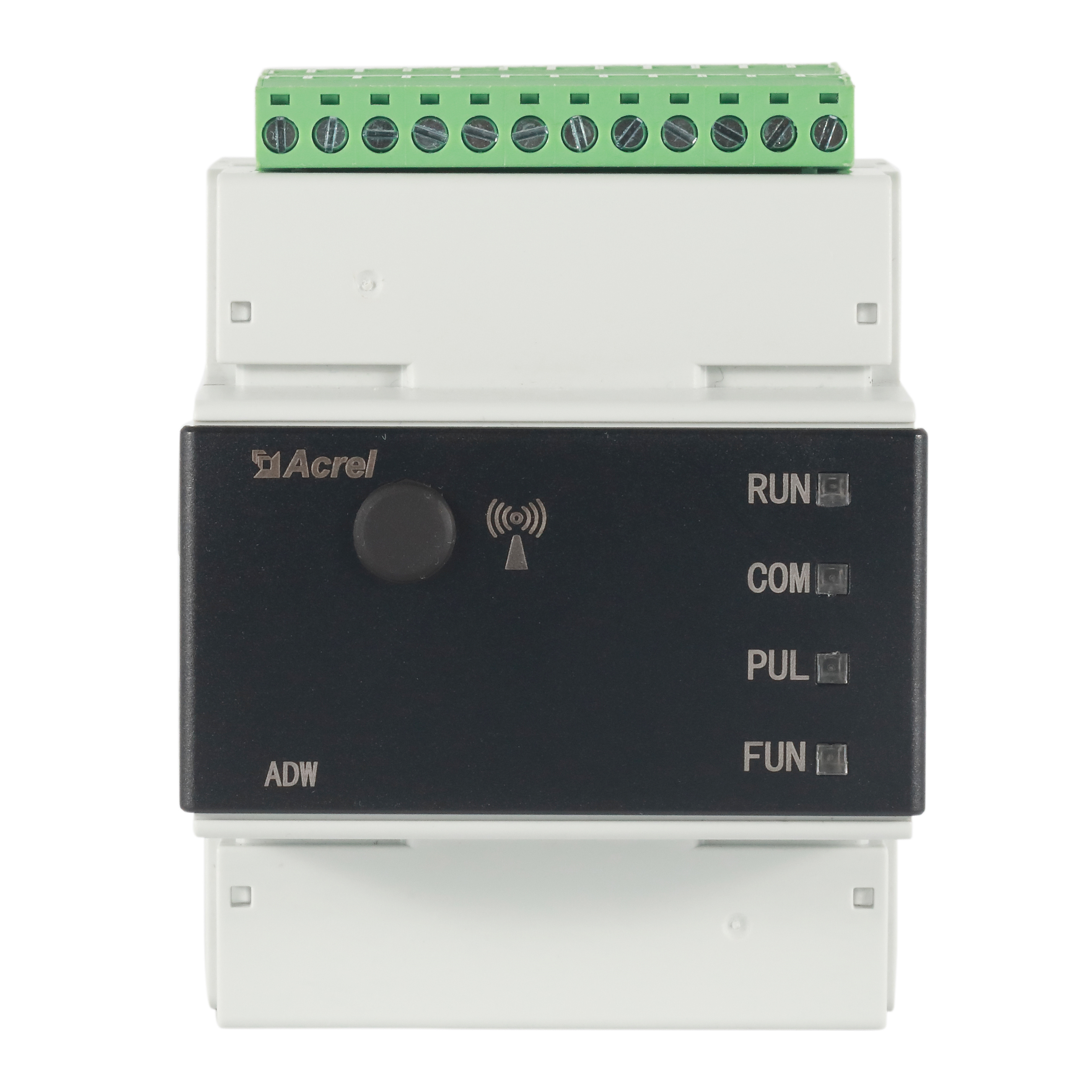

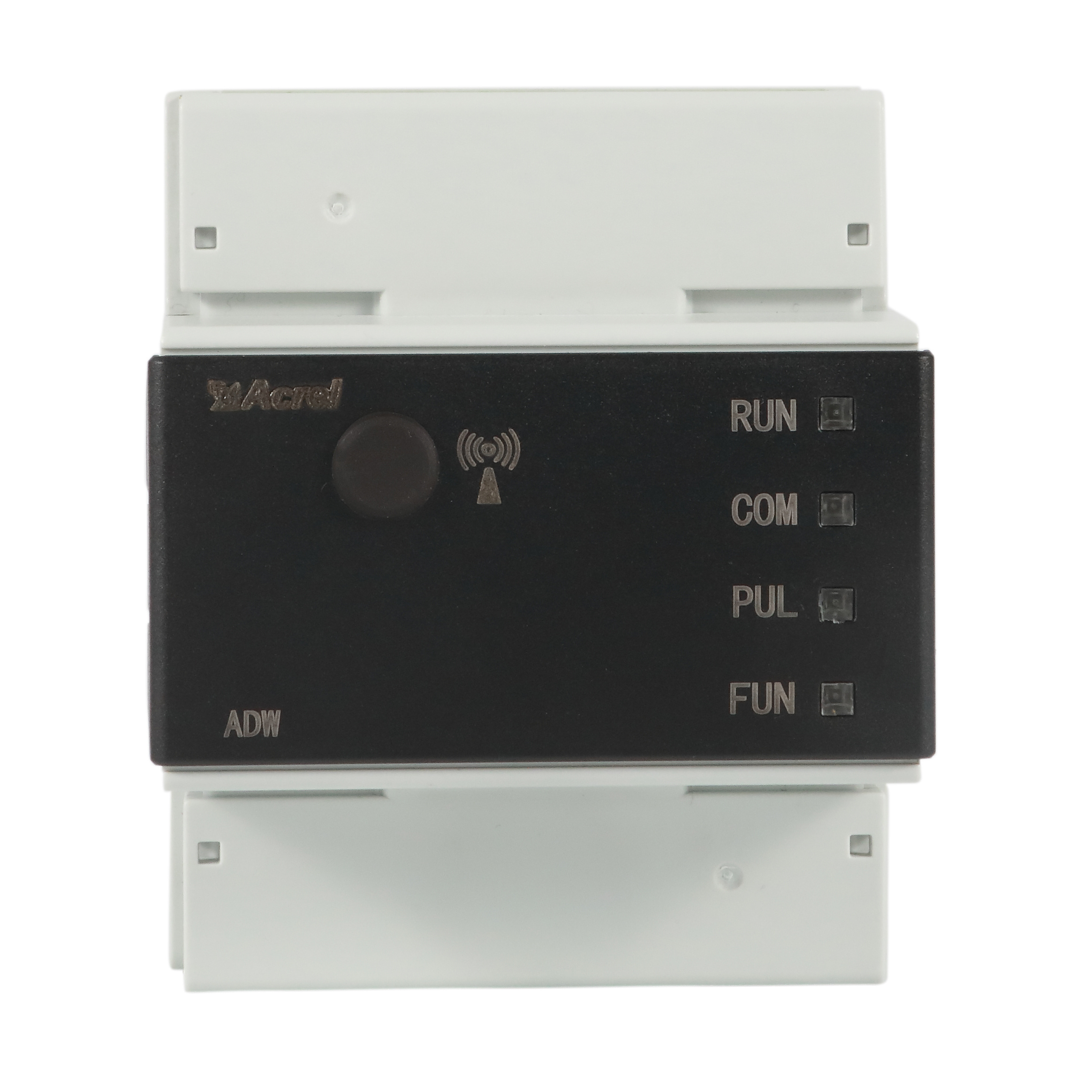

Compteur d'énergie multi-circuits sans fil Acrel ADW200

Compteur d'énergie multi-circuits sans fil Acrel ADW200

● Mesure jusqu'à 4 circuits triphasés

● Mesurer tous les paramètres électriques

● Transformateurs de courant à boucle ouverte à noyau ouvrant

● Module de fonction externe, tel que MK (entrées et sorties de commutation), MTL (mesure de température et mesure de courant de fuite), AWT100 (communication sans fil)

● Certificat :CE

Envoyez-nous un e-mail Manuel du produit

Détails du produit

Paramètres techniques

Certificat

Étiquettes de produit

Logiciel de débogage ADW2XX

Compteur d'énergie multi-circuits sans fil Acrel ADW200

Général

Le compteur d'énergie multi-circuits sans fil ADW200 est principalement utilisé pour mesurer tous les paramètres électriques de plusieurs circuits triphasés, qui peuvent être connectés jusqu'à quatre circuits triphasés avec un module principal. Peut mesurer directement ou indirectement la tension et le courant, la puissance, le facteur de puissance, l'angle de phase, le degré de déséquilibre, les harmoniques et d'autres paramètres.

Fonctions

Noté U et I

CA 3*220/380V,5A,100A

Précision

Puissance active : Classe 1
Puissance réactive : Classe 2

Fréquence

Plage : 50 à 60 Hz

Sortie d'impulsions

Sortie d'impulsion active et sortie d'impulsion réactive

Consommation

<0,5 VA (monophasé)

Installation:

DIN 35 mm

Dimensions (L x l x H) :

72*97,7*36 mm

Sans fil:

Transmission sur 470MHz et distance maximale

en espace ouvert est de 1 km ; 2G ; NB

Courant de démarrage :

4 livres

Schéma du compteur d'énergie multicircuits sans fil ADW200

Le mode d'installation de l'Adw2xx est de type rail ; jusqu'à 4 connexions triphasées AKH-0,66/K-φN. Lorsque les modules sont disposés et assemblés étroitement, la longueur du câble réseau entre le module sans fil AWT100 et celui-ci est de 20 cm, et de 15 cm pour les connexions entre les autres modules. Selon la séquence de connexion, le module le plus proche du corps principal est défini comme le module 1.

Avantages et bénéfices

• Mesure jusqu'à 4 circuits triphasés

• Câble RJ45 à noyau divisé, installation facile

• Module de fonction externe MK, MLT

• Module de communication sans fil en option

Applications

• Mesure de tous les paramètres électriques dans plusieurs circuits triphasés

• Relevé à distance du compteur du coffret de distribution électrique

• Gérer la demande électrique des entreprises industrielles et minières

• Calculer la consommation électrique du système d'alimentation électrique

Contour et dimensions

Dimensions de la partie principale (L × l × H) : 87,8 x 72 x 71,5 mm

Installation sur rail DIN 35 mm ; Tolérance : ± 1 mm

Dimensions du module (L × l × H) : 87,8 x 36 x 71,5 mm

Installation sur rail DIN 35 mm ; Tolérance : ± 1 mm

Conditionnement

Aperçu de l'emballage (minimum)
Dimensions et poids de l'emballage (minimum)	Dimensions du colis (1 pièce) 170150130mm	Poids du colis (1 pièce) 0,245 kg
Dimensions et poids de l'emballage (grand)	Dimensions du colis (36 pièces) 540530480mm	Poids du colis (36 pièces) 10,5 kG
Délai moyen de livraison	Fabrication : 3 à 4 jours (Si associé au système, il faut compter 1 à 2 jours supplémentaires pour le réglage)	Expédition : 8 à 9 jours(Expédition dans le monde entier)
Code SH du produit	9028301400
Pays d'origine	Chine

Précédent: Compteur d'énergie monophasé sur rail DIN Acrel ADL200

Suivant: Compteur d'énergie multi-circuits sans fil Acrel ADW220

Compteur d'énergie multi-circuits sans fil Acrel ADW200

Fonctions

Mesure complète des paramètres électriques du circuit triphasé N(1,2,3,4), transformateur de courant externe

Surveillance de la tension/du courant triphasé, du courant homopolaire et de la fréquence

Surveillance de la puissance triphasée, de la puissance totale (active, réactive, apparente) Surveillance du facteur de puissance triphasé, du facteur de puissance total

Surveillance de l'angle de phase tension/courant, du degré de déséquilibre tension/courant

Surveillance de la tension, du courant, des harmoniques totales et des harmoniques fractionnaires 2 à 31

Enregistrement des extrêmes de tension, de courant et de puissance du mois en cours et du mois dernier

Courant maximal, demande de puissance maximale et courant en temps réel, demande de puissance en temps réel

200 enregistrements d'événements, enregistrez l'action de DIDO

Prise en charge des surtensions, des surintensités, des pannes de phase, des liaisons DI et d'autres sorties d'alarme

4 fuseaux horaires 14 périodes de réglage du taux

Énergie électrique à quatre quadrants, énergie électrique à tarifs multiples sur 12 mois

Gel de l'énergie électrique à quatre quadrants et à tarifs multiples pendant 31 jours, comptage de l'énergie positive et négative

Entrées de commutation à 2 canaux, sorties de commutation à 2 canaux, RS485, sortie d'impulsion active (circuit correspondant commutable)

Les fonctions auxiliaires suivantes peuvent être étendues via son interface RJ45 :

(MK)

12 entrées de commutation + 4 sorties de commutation

(MTL)

Température CTN externe à 12 canaux + mesure de courant résiduel à 4 canaux (courant de fuite)

(AWT100-2G)

Communication sans fil 2G

(AWT100-4G)

Communication sans fil 4G

(AWT100-NB)

Communication sans fil NB-IoT

(AWT100-LoRa)

Communication sans fil LoRa

(AWT100-LW)

Communication sans fil LoRaWAN

Paramètres techniques

Alimentation auxiliaire			AC/DC 85～265V;consommation≤10VA
saisir	Fréquence		45 à 65 Hz
	Tension		CA 3×220V/380V
			Surcharge : 1,2 fois la valeur nominale (en continu) ; 2 fois la valeur nominale / 1 s
			Consommation électrique : ≤ 0,5 VA
	Actuel		CA 5A, 100A, 400A, 600A ; (Transformateur à ouverture externe)
			Surcharge : 1,2 fois la valeur nominale (en continu) ; 10 fois la valeur nominale / 1 s
			Consommation électrique : ≤ 0,5 VA
précision de mesure			Fréquence 0,05 Hz, tension et courant niveau 0,5, niveau d'énergie électrique active 1, niveau d'énergie électrique réactive 2
			Précision harmonique 2-31 fois : ± 1 %
	Sortie d'impulsions		Mode de sortie : impulsion optocoupleur à collecteur ouvert
Caractéristiques	Communication		RS485, Modbus-RTU ; débit en bauds 1200～38400
	Changering	saisir	Entrée à contact sec, alimentation intégrée
		sortir	Mode de sortie : sortie de contact relais normalement ouvert ; puissance nominale du contact : CA 250 V/3 A CC 30 V/3 A

Paramètres techniques du module

Module de commutation	Pouvoir	Interface RJ45, DC 12 V, consommation électrique ≤ 1 W
	Communication	Interface RJ45, Modbus-RTU ; (Communication avec la partie principale)
	Entrée de commutation	Entrée à contact sec, alimentation intégrée
	Sortie de commutation	Mode de sortie : sortie de contact relais normalement ouvert ; puissance nominale du contact : CA 250 V/3 A CC 30 V/3 A
Module de température et de fuite	Pouvoir	Interface RJ45, DC 12 V, consommation électrique ≤ 1 W
	Communication	Interface RJ45, Modbus-RTU ; (Communication avec la partie principale)
	mesure de la température	-20～100℃
	Mesure des fuites	10 à 3 000 mA
	précision de mesure	température±2℃; Fuite 1,0 %

Autres paramètres

Sécurité	Tension de tenue à fréquence industrielle	>CA 2 kV/1 min
	Résistance d'isolement	>100 MΩ
Environnement		Température de fonctionnement : -20 ℃ ~ +60 ℃ ; Température de stockage : -40 ℃ ~ +70 ℃ ; Humidité relative : ≤ 95 % sans condensation ; Altitude : ≤ 2 500 m ; Compatibilité électromagnétique : meilleure que la classe 3
compatibilité électromagnétique		Mieux que la 3e année
