Capteur de courant de fuite CC Acrel AHLC

Image principale du capteur de courant de fuite CC Acrel AHLC
  • Capteur de courant de fuite CC Acrel AHLC
  • Capteur de courant de fuite CC Acrel AHLC
  • Capteur de courant de fuite CC Acrel AHLC

Capteur de courant de fuite CC Acrel AHLC



● Entrée : CC 0~(10mA～2A)

● Sortie : ±5 V

● Alimentation : DC±15V

● Dimension interne : Φ 20/40/60 mm

Détails du produit

Paramètres techniques

Télécharger

Étiquettes de produit

Capteur de courant de fuite CC Acrel AHLC

Général

Les capteurs de courant de fuite CC Acrel de la série AHLC-LTA sont développés selon le principe de modulation magnétique et de flux magnétique nul. Leurs mesures d'isolation électrique et de perforation à faible courant offrent une excellente précision, linéarité et stabilité. Ils sont largement utilisés dans les domaines de la transmission CC, des écrans CC, de la détection de stockage, de l'alimentation électrique, du photovoltaïque, de la production d'énergie éolienne, des équipements médicaux, des stations de base de communication et d'autres industries.

Paramètre deCapteur de courant de fuite CC AHLC

Paramètre du capteur de courant de fuite CC AHLC

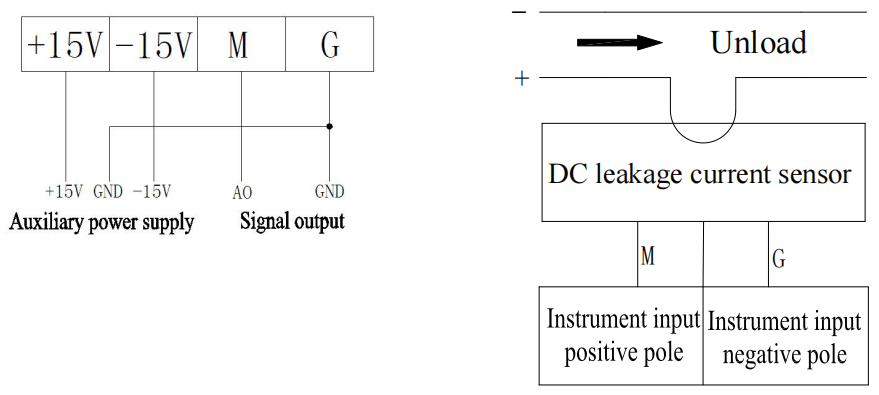

Câblage

Câblage du capteur de courant de fuite CC AHLC

Dimension du capteur de courant de fuite CC AHLC

Dimensions du capteur de courant de fuite CC AHLC - 2
Dimensions du capteur de courant de fuite CC AHLC - 1

Installation du capteur de courant de fuite CC AHLC

•Lorsque le capteur de courant Hall fonctionne normalement, l'alimentation auxiliaire ne peut pas dépasser ± 20 % de la valeur d'étalonnage

•Il est strictement interdit de faire tomber le capteur de courant Hall d'un endroit élevé (≥ 1 m) pendant l'installation et l'utilisation.

•Le potentiomètre du régulateur zéro et pleine échelle ne peut pas être réglé

•L'alimentation électrique auxiliaire doit être déployée volontairement

•Les pôles positifs et négatifs de puissance ne peuvent pas être connectés en sens inverse



Installation du capteur de courant de fuite CC AHLC - 1
Installation du capteur de courant de fuite CC AHLC - 2
  • Précédent:
  • Suivant:

    • Capteur de courant de fuite CC Acrel AHLC

    Paramètres techniques

    Paramètres
    Indice
    AHLC-LTA
    AHLC-EA
    AHLC-EB
    Courant d'entrée nominal (CC)
    CC 0~(10mA～2A)
    Tension de sortie nominale
    ±5 V
    Classe de précision
    1.0
    Tension d'alimentation
    CC ± 15 V (± 20 %)
    Tension de décalage zéro
    ±20 mV
    Dérive de tension de décalage
    ≤±1,0 mV/℃
    Linéarité
    ≤ 0,3 % FS
    Temps de réponse
    ≤ 300 ms
    Tension d'isolement
    2,5 kV/50 Hz/1 min
    Température de fonctionnement
    -40℃～85℃
    Température de stockage
    -40℃～85℃
    Consommation
    ≤ 0,5 W

    1. Manuel du capteur de courant de fuite CC Acrel AHLC

    2. Installation et utilisation du capteur de courant de fuite CC Acrel AHLC

    3. Logiciel de débogage pour ACapteur de courant de fuite CC Crel AHLC
