Transformateur de courant à noyau divisé série Acrel AKH-0.66/K-Φ
Transformateur de courant à noyau divisé série Acrel AKH-0.66/K-Φ
● Transformateur de courant à noyau ouvrant
● Courant primaire nominal jusqu'à 6000A
●Précision:classe 0,5 / 1
●Application:
♦ Projet de rénovation électrique : semi-conducteur, pneu, caoutchouc, polycristallin
♦ Système de distribution basse tension
♦ Opérations de puissance
♦ Centre de données
●Certificat: CE; UL
AcrelTransformateur de courant à noyau divisé série AKH-0.66/K-Φ
Général
Le transformateur de courant Acrel série AKH-0.66 est esthétique et facile à installer et à câbler. Il est principalement utilisé pour l'exploitation et la maintenance d'installations électriques, ainsi que pour les projets de transformation d'énergie. La sortie est généralement de 5 A CA, 1 A ou mA, entre autres signaux. Compact, précis, robuste et facile à installer, il permet d'économiser de la main-d'œuvre, des matériaux et des ressources financières pour les projets de transformation des utilisateurs et d'améliorer l'efficacité.
Le transformateur de courant à noyau divisé AKH-0.66/K-Φ a plusieurs types comme 1A/5A, mA, mV, la sortie peut être choisie, sa plage d'entrée peut être de 5A-1000A, la taille de l'ouverture peut choisir 10 mm, 16 mm, 24 mm, 36 mm, 50 mm adaptée à tous les types de câbles et une installation facile sans avoir besoin d'une opération de mise hors tension.

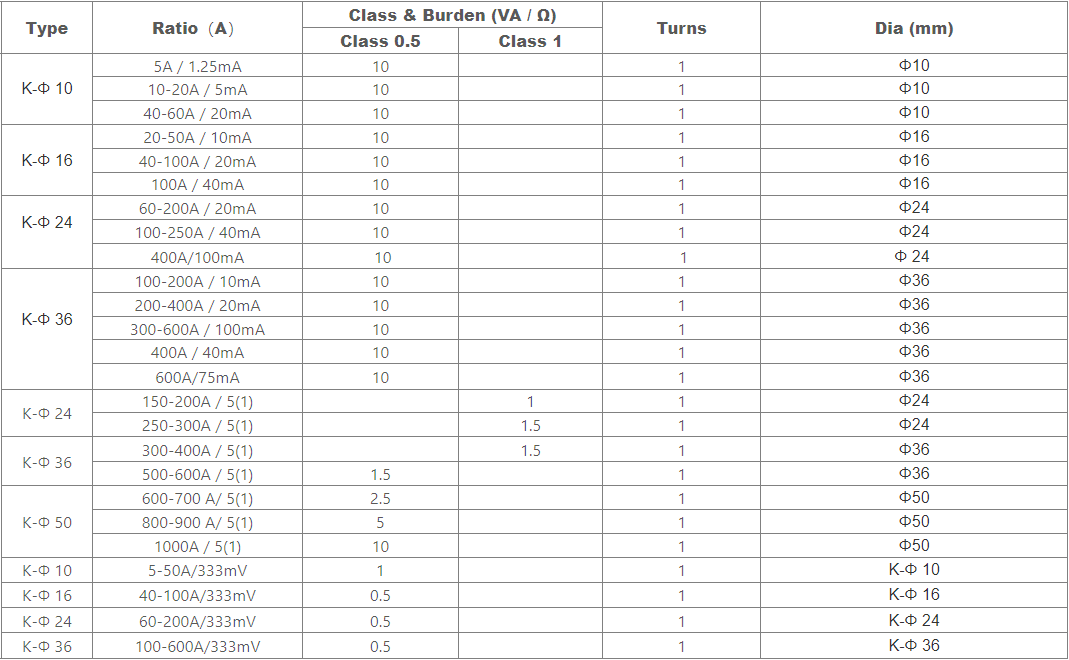

Spécifications du transformateur de courant à noyau divisé série AKH-0.66/K-Φ
Installation du transformateur de courant à noyau ouvrant série AKH-0.66/K-Φ
Lors de l'utilisation du transformateur de courant, le circuit secondaire ne doit pas être ouvert et la sortie secondaire S2 doit être mise à la terre ! Veuillez noter que le sens du courant est conforme à l'identification du transformateur.
Dimensions du transformateur de courant à noyau ouvrant série AKH-0,66/K-Φ
Applications
• Utilisé dans les projets de reconstruction de bâtiments urbains
• Adapté à la reconstruction des réseaux électriques ruraux
• Montage facile sans retrait du bus primaire
• Peut fonctionner à l'électricité, ce qui empêche l'utilisation normale de l'électricité
Photo sur place
Transformateur de courant à noyau divisé Acrel AKH-0.66/K-φ
| Transformateur de courant à noyau fendu AKH-0,66K-Φ pour câble | |||||
| Taper | Rapport (A) | Classe et charge (VA/Ω) | Tours | Diamètre (mm) | |
| Classe 0,5 | Classe 1 | ||||
| K-Φ10 | 5A/1,67mA | 10 | 1 | Φ10 | |
| 5A/2,5mA | 10 | 1 | Φ10 | ||
| 10A/5mA | 10 | 1 | Φ10 | ||
| 40-50A/20mA | 10 | 1 | Φ10 | ||
| 80A/26,7mA | 10 | 1 | Φ10 | ||
| K-Φ16 | 120A/40mA | 10 | 1 | Φ16 | |
| 40-100A/20mA | 10 | 1 | Φ16 | ||
| 80A/32mA | 10 | 1 | Φ16 | ||
| K-Φ24 | 60-200A/20mA | 10 | 1 | Φ24 | |
| 200A/40mA | 10 | 1 | Φ24 | ||
| K-Φ36 | 400A/50mA | 10 | 1 | Φ36 | |
| 400A/40mA | 10 | 1 | Φ36 | ||
| 600A/75mA | 10 | 1 | Φ36 | ||
| 200-400A/20mA | 10 | 1 | Φ36 | ||
| K-Φ24 | 150-200/5(1) | 1 | 1 | Φ24 | |
| 250-300/5(1) | 1,5 | 1 | Φ24 | ||
| K-Φ36 | 300-400/5(1) | 1,5 | 1 | Φ36 | |
| 500-600/5(1) | 1,5 | 1 | Φ36 | ||
| K-Φ50 | 600-700/5(1) | 2,5 | 1 | Φ50 | |
| 800-900/5(1) | 5 | 1 | Φ50 | ||
| 1000/5(1) | 10 | 1 | Φ50 | ||
| K-Φ16 | 100A/333mV | 10 | 1 | Φ16 | |
| K-Φ24 | 200A/333mV | 10 | 1 | Φ24 | |
| 300A/333mV | 10 | 1 | Φ24 | ||
| 400A/333mV | 10 | 1 | Φ24 | ||
| K-Φ36 | 300A/333mV | 10 | 1 | Φ36 | |
| 400A/333mV | 10 | 1 | Φ36 | ||
| 500A/333mV | 10 | 1 | Φ36 | ||
| 600A/333mV | 10 | 1 | Φ36 | ||
Série K E520314-Vol1–Demandeur de compilateur de documents de marque UL
