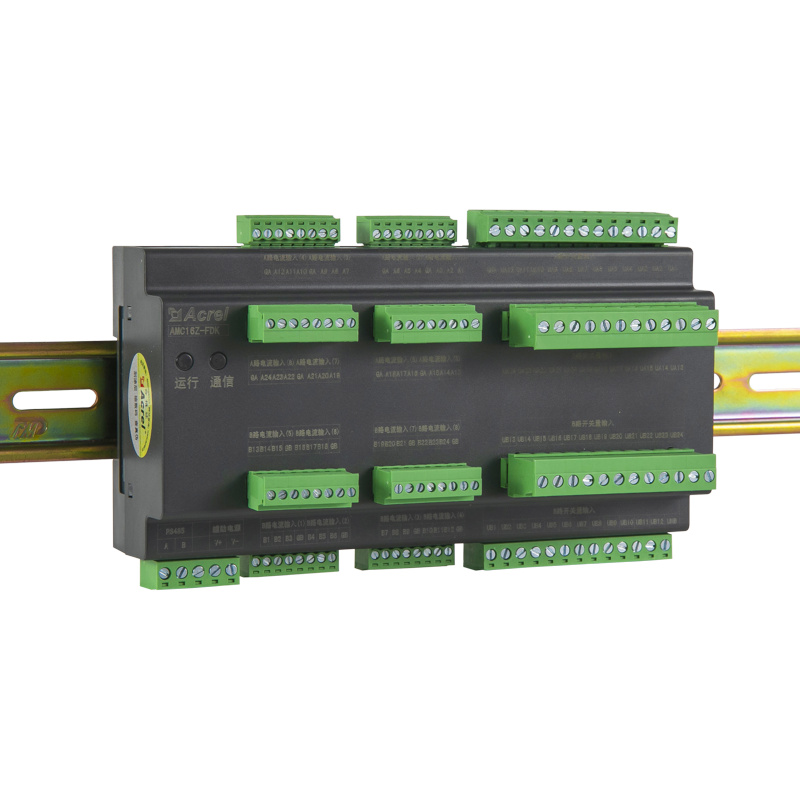

Compteur d'énergie multi-circuits CC Acrel AMC16Z-FDK24

Compteur d'énergie multi-circuits CC Acrel AMC16Z-FDK24

● Conçu spécifiquement pour la gestion de l'alimentation électrique des serveurs dans les centres de données

● 12 circuits indépendants A+B (24 au total)

● U, I, P, Q, S, PF, kWh, kvarh

● Harmonique 2e-31e

● kWh Classe 0,5

● DIN 35 mm

Envoyez-nous un e-mail

Détails du produit

Paramètres techniques

Télécharger

Étiquettes de produit

AcrelCompteur d'énergie multi-circuits CC AMC16Z-FDK24

Général

Le dispositif de surveillance de distribution précise CC de la série AMC16Z est un dispositif de mesure conçu spécifiquement pour la gestion de l'alimentation des serveurs de centre de données. La conception de l'appareil est exquise, peut pour A + B deux en ligne et 96 routes pour les paramètres électriques, les paramètres d'entrée et de sortie de l'état du commutateur et le dispositif de protection contre la foudre tels que la surveillance en temps réel, tous les canaux de mesure de seuil d'alarme peuvent être définis dans A séparément, pour qualifier le système de déclenchement d'événement limite d'alarme sonore et lumineuse, immédiatement sur le volume dans l'instrument traditionnel, la hauteur de l'intégration du circuit de surveillance.

Fonctions

12 canaux de chaque circuit de A+B

2 circuits indépendants le courant sortant

puissance active, puissance active, puissance réactive

2-31e harmonique, 48DI

1 communication RS485

Installation:

Rail DIN 35 mm

Température de travail :

-15℃ ~ 55℃

Dimensions (L*l*H) :

180*94,3*45mm

Alimentation auxiliaire :

CC 12 V/24 V

Panneau avant

1. Entrée de courant du premier canal

②entrée de tension du premier canal

③RS485

④Entrée d'alimentation DC12V/24V

⑤Entrée de courant du deuxième canal

6. Entrée de tension du deuxième canal

Application deCompteur d'énergie multi-circuits CC AMC16Z-FDK24

Câblage

Connexion typique

①AMC16Z-FAK24/48 Mesure 24/48 canaux de chaque circuit de sortie A+B

②AMC16Z-ZA Mesure A+B indépendante 2 circuits triphasés principaux en ligne

③Ligne de communication RS485

④AKH-0,66 W Type ct ou AKH-0,66-EMS type (50, 100, 200 400 A) / 50 mA

5AKH-0.66/30I Type ct

6. Écran tactile ATP007kt 7 pouces ou écran tactile ATP010kt 10 pouces

Photo sur place

Conditionnement

Aperçu de l'emballage (minimum)
Dimensions et poids de l'emballage (minimum)	Dimensions du colis (1 pièce) 22017090mm	Poids du colis (1 pièce) 0,35 kg
Dimensions et poids de l'emballage (grand)	Dimensions du colis (24 pièces) 615480395mm	Poids du colis (24 pièces) 8,4 kg
Délai moyen de livraison	Fabrication : 3 à 4 jours(Si associé au système, il faut compter 1 à 2 jours supplémentaires pour le réglage)	Expédition : 8 à 9 jours (expédition dans le monde entier)
Code SH du produit	9028301400
Pays d'origine	Chine

Précédent: Compteur d'énergie multicanal AC Acrel AMC16Z-FAK48

Suivant: Compteur d'énergie multi-circuits CC Acrel AMC16Z-FDK48

Compteur d'énergie multi-circuits CC Acrel AMC16Z-FDK24

Modèles de produits

AMC16Z-ZD(-P24)	Surveillez les paramètres de puissance complets du circuit d'entrée CC double A+B, surveillez l'état de 6 commutateurs, 2 sorties d'alarme, 1 détection de température et d'humidité, 1 communication RS485, sortie ±12V (Alimentation uniquement au module entrant correspondant au capteur Hall), alimentation auxiliaire indépendante DC24V.
AMC16Z-FD	Surveillez les paramètres de puissance complets de 24 branches de prise CC double canal A+B et 1 canal de communication RS485.
AMC16Z-FDK24	Surveillez les paramètres de puissance complets et l'état de commutation des 24 branches de la ligne de sortie CC double A+B et 1 canal de communication RS485.
AMC16Z-FDK48	Surveillez les paramètres de puissance complets et l'état de commutation des 48 shunts des lignes de sortie CC doubles A+B et 1 canal de communication RS485.
AMC16Z-KA	Contact humide, surveillance de l'état du commutateur de branche A+B au total 48, communication RS485 unidirectionnelle.
AMC16Z-KD	Contact sec, surveillance de l'état du commutateur de branche A+B au total 48, communication RS485 unidirectionnelle.
AMC16Z-AC220V	Alimentation étendue AC220V, à utiliser lorsque le circuit de surveillance est au-delà de 96 branches de A+B

Paramètres techniques

Paramètres techniques		AMC16Z-FDK24	AMC16Z-FDK48
Paramètres de mesure		Tension, courant, puissance, énergie, état de commutation
Tension du bus	Noté	48 VCC, 240 VCC, 336 VCC
	Plage de mesure	±20%
	Surcharge	Tension instantanée 2x/sec
Boucle sortante actuelle	Noté	5 V (capteur à effet Hall, alimentation externe requise ± 12 V)
	Gamme
	Surcharge	Dure 1,2x, instantané 10x/sec
Précision de mesure	Sortie	Tension/courant niveau 0,5, puissance/énergie niveau 1
Alimentation auxiliaire		Alimenté par AMC16Z-ZD, DC 12-24 V lorsqu'il est utilisé seul
Environnement	Température	Fonctionnement : -15°C~55°C Stockage : -25°C~70°C
	Humidité	Humidité relative ≤ 93%
	Altitude	≤2500m
Communication		RS485/Modbus-RTU
Méthode d'installation		Montage sur rail DIN 35 mm ou sur plaque de base
Niveau de protection		IP20
Niveau de pollution		2
Sécurité	Isolation	La résistance d'isolement entre toutes les bornes et les parties conductrices du boîtier n'est pas inférieure à 100 MΩ
	Résister à pression	Un signal de tension et de courant B un signal de tension et de courant entre les autres ports répondent à AC2kV 1min, le courant de fuite doit être inférieur à 2mA, pas de phénomène de claquage ou de contournement
Électromagnétique à la fois Capacités	Antistatique ingérence	Niveau 4
	Résistant aux RF électromagnétique rayonnement de champ	Niveau 3

Remarque : Le module AMC16Z-FDK a une tension d'entrée secondaire de 5 V et un courant primaire par défaut de 50 A. Si le capteur à effet Hall est différent, le client peut régler le rapport via l'écran tactile en fonction de l'utilisation réelle.
