Général
Les panneaux d'alimentation isolés Acrel Medical sont conçus pour répondre aux exigences d'alimentation électrique du groupe médical 2. Ils sont équipés d'un dispositif de surveillance de l'isolement installé dans un système informatique. Chaque circuit de sortie est équipé d'un disjoncteur avec protection contre les courts-circuits ; le circuit de sortie du système TN-S est équipé d'un disjoncteur avec protection contre les fuites. Les produits sont divisés en panneaux d'alimentation isolés triphasés de la série GGF-O et en panneaux d'alimentation isolés monophasés de la série GGF-I, selon le nombre de phases de tension d'entrée. Ils sont conformes à la norme IEC60364-7-710:2016 Installations électriques des bâtiments — Partie 7-710 : Exigences pour les installations ou emplacements spéciaux — Emplacements médicaux et à la norme IEC 61439-2:2011 Ensembles d'appareillages de commutation et de commande basse tension — Partie 2 : Ensembles d'appareillages de commutation et de commande de puissance.

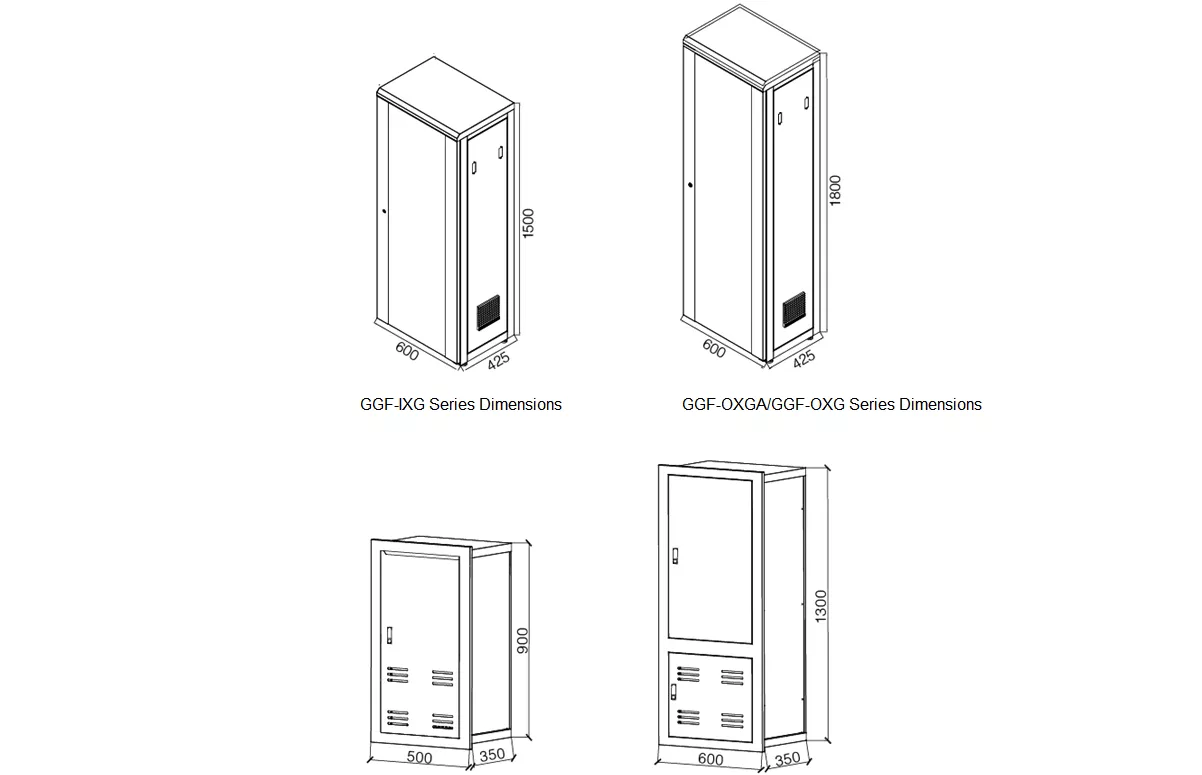

Contour et dimensions
Diagramme
Connexion typique
Produits connexes
● Surveillance de l'isolement des systèmes informatiques médicaux
● Surveillance de la charge et de la température du transformateur d'isolement
● Surveillance de la déconnexion des appareils
● Indicateurs LED : Marche, Isolation, Surcharge, Surchauffe
● Sortie relais d'alarme
● Bouton de test
● Localisation des défauts d'isolement
● RS485 (MODBUS-RTU) + CAN
Moniteur d'isolation intelligent médical AIM-M200
● Surveillance à distance
● Indicateurs LED : Marche, Isolation, Surcharge, Surchauffe
● Bouton muet
● Bouton de test
● Alimentation auxiliaire : DC24V
● RS485 (MODBUS-RTU)
Dispositif d'alarme et d'affichage AID150
● Génération d'un signal de localisation de défaut
● Détection de déconnexion L1 et L2
● Indicateurs LED : Marche, Comm, Test
● Bus CAN
● Alimentation auxiliaire : DC24V
Générateur de signaux ASG150
● Alimentation auxiliaire pour la série AID
● Entrée CA 220 V, sortie CC 24 V
● Transformateur linéaire entièrement isolé
● Indicateur de mise sous tension
Alimentation auxiliaire ACLP10-24
● Localisation des défauts d'isolement dans les systèmes informatiques CA
● AIL150-4 : 4 canaux de mesure
● AIL150-8 : 8 canaux de mesure
● Indicateurs LED : Marche, Comm
● Bus CAN
● Alimentation auxiliaire : DC24V
Localisateur de défauts d'isolement AIL150-4/-8
● Compatible avec le moniteur d'isolation de la série AIM-M
● Courant maximal : 50 A
● Rapport de transformation : 2000:1
Capteur de courant de protection AKH-0.66P26
● Transformateurs d'isolement pour systèmes informatiques médicaux
● Traitement d'isolation double, couche de blindage électrostatique
● Capteur de température PT100
● Puissance nominale : 3,15…10 kVA
● CE
Transformateur d'isolement médical série AITR
Avantages du système d'alimentation isolé pour les hôpitaux
Les panneaux d'alimentation isolés médicaux assurent une distribution d'énergie sûre, fiable et continue pour les équipements importants situés à ces endroits :
•Utilisé pour la transformation du système TN en système IT (système non mis à la terre)
•Fonctions de surveillance en temps réel et d'alarme de défaut de la résistance d'isolement à la terre, du courant de charge du transformateur et de la température de l'enroulement du transformateur du système informatique surveillé
•Lorsque le système informatique surveillé présente un défaut d'isolement, le panneau d'isolement de l'hôpital peut initier et générer le signal de localisation du défaut vers le système et réaliser la fonction de localisation du défaut à l'aide du localisateur de défaut.
•Les systèmes d'alimentation isolés des hôpitaux Acrel peuvent surveiller à distance les conditions de fonctionnement en temps réel de jusqu'à 16 systèmes, et l'interface principale affiche intuitivement si la communication du système d'accès est intacte
FAQ sur les systèmes d'alimentation isolés Acrel Medica/Hospital
C'est un système d'alimentation électrique isolétqui effectue la surveillance de l'isolation et la détermination des défauts du système de distribution d'énergie, afin de garantir une distribution d'énergie sûre, fiable et continue.
Surveillance en temps réel de l'isolation, de la charge et de la température du transformateur d'isolement du système informatique, avec des fonctions telles que la localisation du circuit de défaut d'isolement du système et la surveillance centralisée de plusieurs systèmes.
Le système d'alimentation électrique isolé médical se compose d'un transformateur d'isolement médical, d'un instrument de surveillance d'isolement intelligent médical, d'un transformateur de courant, d'un localisateur de défaut d'isolement, d'un générateur de signaux de test, d'un module d'alimentation et d'un instrument d'alarme et d'affichage centralisé.
Vous pouvez trouver des panneaux d'isolement médical dans les salles d'opération, les unités de soins intensifs, les unités de soins pour prématurés, les salles d'accouchement, les centres d'hémodialyse, les salles d'urgence et d'autres lieux médicaux importants.
Panneaux d'alimentation d'isolement médical Acrel
Paramètres techniques
| Paramètres | GGF-IXG | GGF-IXQ | GGF-OXF | GGF-OXG | GGF-OXQ | GGF-OXF |
| Tension nominale | 220 V CA | 380 V/220 V CA | ||||
| Capacité nominale | 3,15/5/6,3/10 KVA | — | 3,15/5/6,3/10 KVA | |||
| Fréquence nominale | 50/60 Hz | |||||
| Circuit de distribution | Système informatique : 4 ou 5 AC220V (peut être personnalisé) | Système informatique : 8 AC220V (peut être personnalisé) | ||||
| — | Systèmes TN-S | |||||
| Niveau de protection | IP31 | IP34D | IP31 | IP34D | ||
| Installation | Sur pied | Intégré | Sur pied | Intégré | ||
| Entrée et sortie | Bas | Le bas et le haut ont tous deux des lignes d'accès | Bas | Le bas et le haut ont tous deux des lignes d'accès | ||
