Arrière-plan
Avec le développement du secteur de l'énergie, les exigences en matière de sécurité et de fiabilité des équipements sont de plus en plus élevées. Dans ce contexte, le système de surveillance de température sans fil ACREL est conçu pour les appareils haute tension. Cette technologie consiste à installer un capteur de température avec batterie intégrée ou un capteur de température par détection de courant et un module de transmission sans fil à chaque point de mesure. Le capteur transmet périodiquement les données de température sans fil à l'unité de réception, laquelle peut être connectée au réseau pour transmettre les données à la station maître, permettant ainsi la surveillance de la température électrique d'un système régional.
Mots clés : Capteur de température sans fil, système de surveillance de température sans fil, capteur de température sans fil 470 MHz.
Aperçu du projet
Chauvin est situé à Antony Cedex, en France. Le projet est principalement utilisé dans un poste électrique en Afrique du Sud. Les modèles concernés sont deux ATC450-C et des dizaines de capteurs de température sans fil, dont les modèles ATE400 et ATE100.
Solution de surveillance de la température sans fil
Capteur de température sans fil
1 Capteur de température sans fil par détection CT

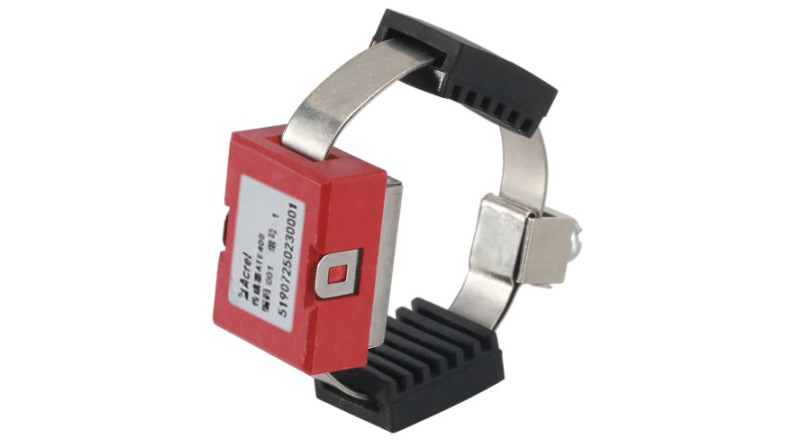

1)ATE400
• Petite taille;
• Transmission sans fil ;
• Distance de transmission sans fil, 150 mètres ;
• Fréquence d’échantillonnage de phase, 15 s ;
• Alimenté par CT, courant de démarrage supérieur à 5 A ;
• Large plage de mesure de température, -40℃~125℃
2. Capteur de température sans fil alimenté par batterie

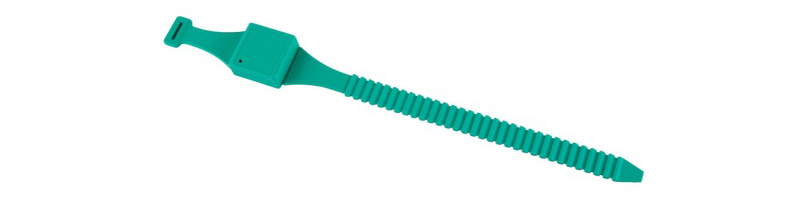

1) ATE200
•Transmission sans fil;
•Distance de transmission sans fil, 150 m ;
•Fréquence d'échantillonnage de phase, 25 s ;
•Fonctionne sur piles, plus de 5 ans ;
•Large plage de mesure de température, -40℃~125℃.

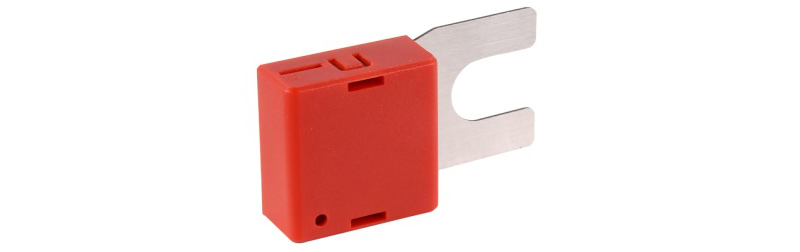

2)ATE100
•Transmission sans fil;
•Distance de transmission sans fil, 150 m ;
•Fréquence d'échantillonnage de phase, 25 s ;
•Fonctionne sur piles, plus de 5 ans ;
•Large plage de mesure de température, -40℃~125℃.

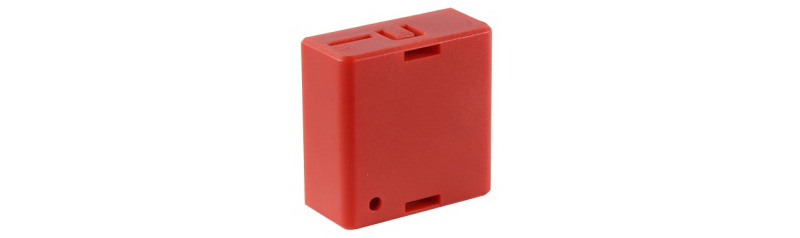

3)ATE100M
•Transmission sans fil;
•Distance de transmission sans fil, 150 m ;
•Fréquence d'échantillonnage de phase, 25 s ;
•Fonctionne sur piles, plus de 5 ans ;
•Large plage de mesure de température, -40℃~125℃.
Unité de réception/affichage
1. Récepteur

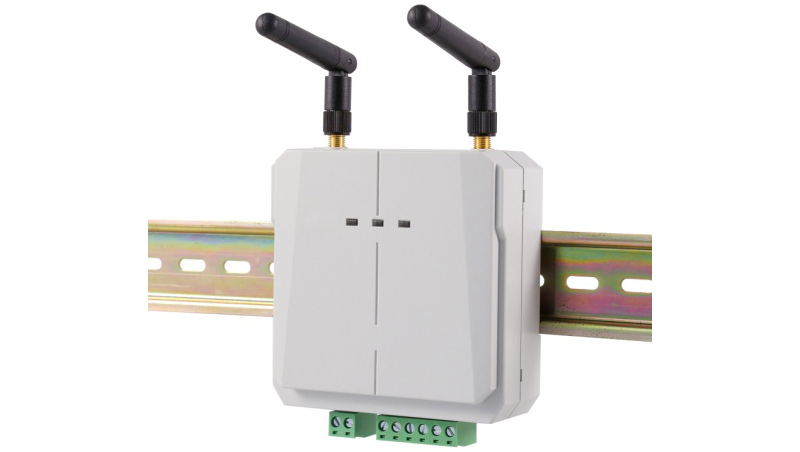

1)ATC600-C
•Émetteur-récepteur sans fil;
•Mesure maximale de 240 points ;
•1 communication série RS485, Modbus-RTU ;
•2 relais d'alarme;
•L'alimentation s'adapte avec AC/DC220V, AC/DC110V.

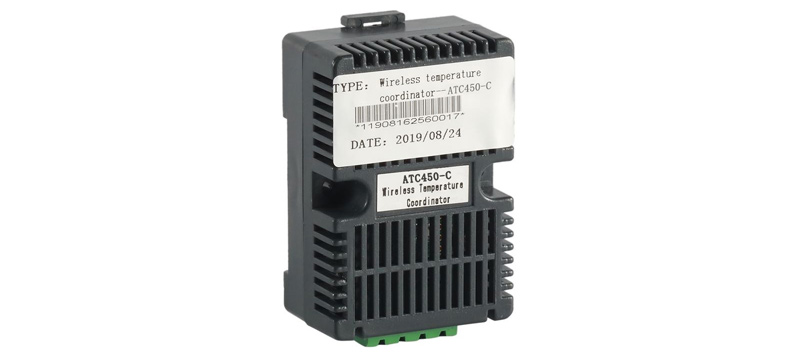

2)ATC450-C
•Émetteur-récepteur sans fil;
•Mesure maximale de 60 points ;
•1 communication série RS485, Modbus-RTU ;
•Adaptateur d'alimentation avec DC24V
2 unités d'affichage

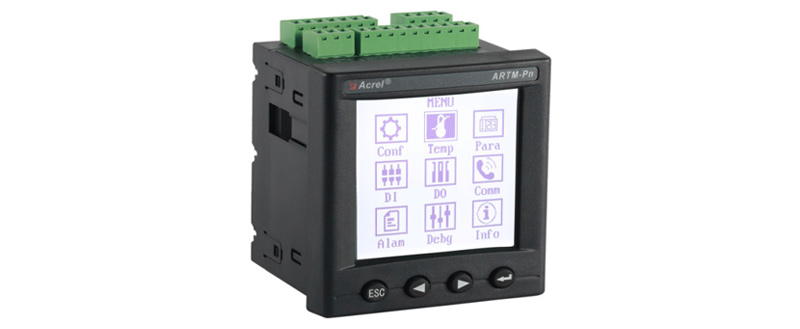

1) ARTM-Pn
•Mesure de température sans fil, mesure maximale de 60 points ;
•Mesure U, I, P, Q, f, Ep, Eq ;
•4 entrées numériques;
•2 relais d'alarme;
•écran LCD;
•Adaptateur d'alimentation avec AC220V, DC220V, DC110V, AC110V ;
•1 communication série RS485, Modbus-RTU.
Structure

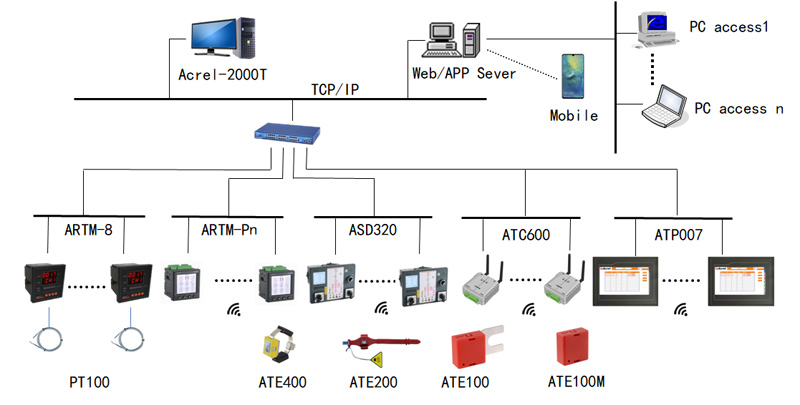

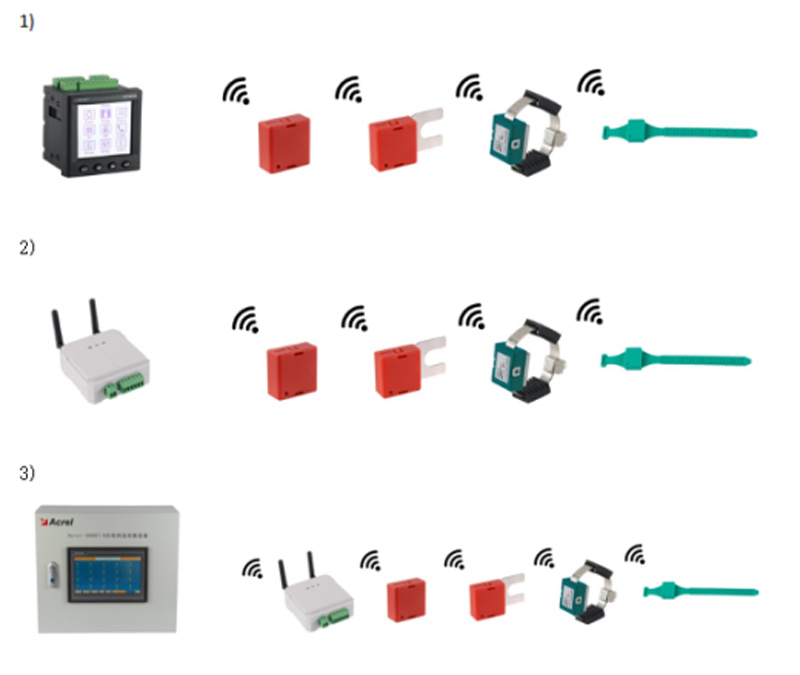

Solution typique

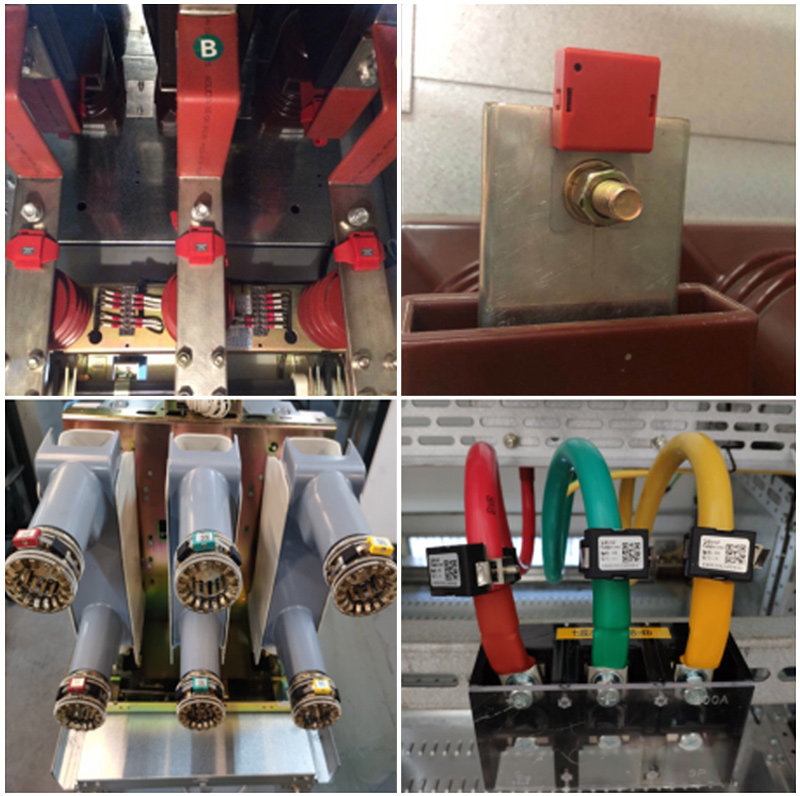

Photos d'installation
