Général

Il est nécessaire de surveiller en temps réel la consommation d'énergie et la qualité de l'alimentation des charges d'extrémité d'une barre blindée intelligente. Les données peuvent être téléchargées vers le système de surveillance via un écran tactile local via RS485, ce qui permet de surveiller en temps réel l'ensemble du système de distribution électrique. Parallèlement, la température au niveau du connecteur de la barre blindée et de l'interface du boîtier enfichable peut être surveillée en temps réel afin de garantir un fonctionnement sûr et fiable de la barre blindée.

Solution de surveillance intelligente des voies réservées Acrel - 1

Scénario d'application

• Connexion entre l'armoire basse tension

• Système de ligne entrante au niveau de la connexion du transformateur de tension

• Distribution d'énergie en usine

• Alimentation électrique dans les immeubles de grande hauteur

• Appareil à fort courant

Structure

Structure de la solution de surveillance intelligente des voies réservées Acrel - 3 janvier

Structure de la solution de surveillance intelligente des voies réservées Acrel - 4 janvier

Structure de la solution de surveillance intelligente des voies réservées Acrel - 5 janvier

Structure de la solution de surveillance intelligente des voies réservées Acrel - 6 janvier

Fonctions principales

• L'AMB100 ou l'AMB110 est généralement installé dans le boîtier de démarrage du jeu de barres et dans le boîtier enfichable

• Mesure : tension, courant, harmoniques et autres paramètres du jeu de barres AC ou DC

• Réaliser la surveillance de la température de l'interface de la fiche du jeu de barres

• L'AMB200 est généralement installé au niveau du connecteur du jeu de barres CA dense et permet de surveiller la température et l'humidité au niveau du connecteur.

• Communication : LoRa ou RS485

Interface

Fonction de la solution de surveillance intelligente des voies réservées Acrel - 1er janvier

Fonction de la solution de surveillance intelligente des voies réservées Acrel - 2 janvier

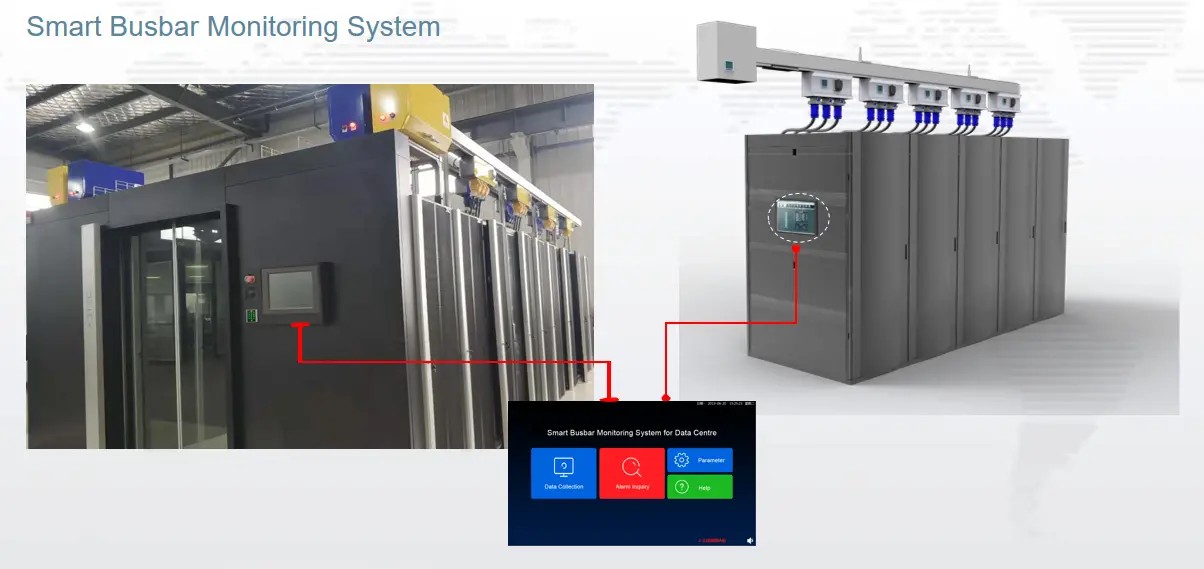

Photos sur place

solution de surveillance de voies blindées intelligentes et système de gestion de l'énergie

Sélection de produits

Image	Modèle	Fonction principale
	Module de surveillance du boîtier de démarrage CA AMB100-A-P1	DIN 35 mm; Mesure : 3 paramètres électriques de phase, 2DI2DO, 8 temp., 1 courant de fuite, 1 temp. et humidité ; Communication : interface RJ45 de type 1 entrée 1 sortie (protocole Modbus).
	Module de surveillance de boîtier enfichable CA AMB110-A-P1	DIN 35 mm; Mesure : 3 paramètres électriques de phase, 2DI2DO, 4 temp., 1 courant de fuite, 1 temp. et humidité ; Communication : interface RJ45 de type 1 entrée 1 sortie (protocole Modbus).
	Module de surveillance du boîtier de démarrage CC AMB100-D-P1	DIN 35 mm; Mesure : 1 paramètres électriques du circuit CC, 4DI2DO, 8 temp., 1 courant de fuite, 1 temp. et humidité ; Sortie ±12 V pour alimenter le capteur de courant Hall ; Communication : interface RJ45 de type 1 entrée 1 sortie (protocole Modbus).
	Module de surveillance de boîtier enfichable CC AMB110-D-P1	DIN 35 mm; Mesure : 3 paramètres électriques de circuits CC, 4DI2DO, 4 temp., 1 courant de fuite, 1 temp. et humidité ; Sortie ±12 V pour alimenter le capteur de courant Hall ; Communication : interface RJ45 de type 1 entrée 1 sortie (protocole Modbus).
	Appareil de mesure de température pour connecteur de bus CA AMB200-LR ou AMB200-C	Installation : Fixé sur le couvercle du raccordement du jeu de barres; Mesure de la température de contact, mesure et affichage de la température de 4 barres omnibus CA ; Communication : RS485 ou LoRa.
	Capteur de courant à effet Hall pour ligne sortante CC AHKC-BS	Rapport de courant : 100 A/5 V; Spécification commune : 100 A/5 V.
	IHM ATP010kt	Écran tactile de 10 pouces; Surveillance et affichage en temps réel de la tension, du courant, de la puissance, de l'énergie, de la qualité de l'énergie, de l'état du commutateur, de la courbe d'onde, etc. du jeu de barres ; L'alarme du dispositif de surveillance, la communication et d'autres paramètres peuvent être configurés sur l'écran ; 2 RS485 et 1 Ethernet, et les données peuvent être téléchargées par RS485 ou RJ45.
